WH-7801 リアハブのオーバーホール

お客様からWH-7801をお預かりしました。

f:id:cs-hatano:20150624173419j:plain

リアハブをオーバーホールします。



f:id:cs-hatano:20150624173454j:plain

フリー側のロックナットは逆ネジになっています。

緩めて外します。



f:id:cs-hatano:20150624173722j:plain

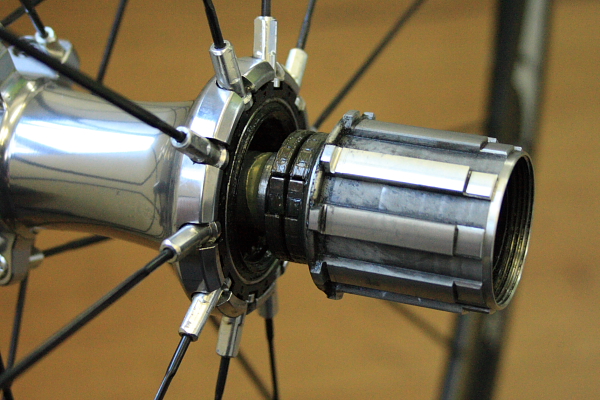

ロックナットを外すとフリーボディーを抜くことができます。



f:id:cs-hatano:20150624174107j:plain

フリーボディーを抜くとこのようになっています。

まだハブシャフトは抜けません。



f:id:cs-hatano:20150624173834j:plain

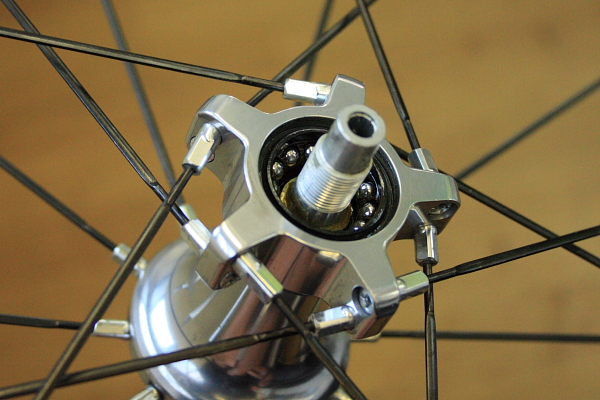

反フリー側のロックナットと玉押しを外します。

リテーナーにセットされたベアリングボールが見えています。



f:id:cs-hatano:20150624174300j:plain

フリー側にハブシャフトが抜けてきます。



f:id:cs-hatano:20150624174437j:plain

ラチェットの爪がかかるギザギザの奥にベアリングボールが見えています。



f:id:cs-hatano:20150624174531j:plain

このハブだけ他のシマノハブと構造が違い、

フリー側のベアリングがフリーボディーより内側に位置し、

ハブ全体の中心にかなり近くなっています。

これはカンパニョーロのハブと同じ構造ですね。

工業用のシールドベアリングを用いたハブも、

ベアリングの配置はこれと同じようになっています。



f:id:cs-hatano:20150624175555j:plain

きれいになりました。
