WH-7850-C50 リアハブのオーバーホール

お客様からWH-7850のリアホイールをお預かりしました。

f:id:cs-hatano:20150613170823j:plain

ハブをオーバーホールします。



f:id:cs-hatano:20150613170921j:plain

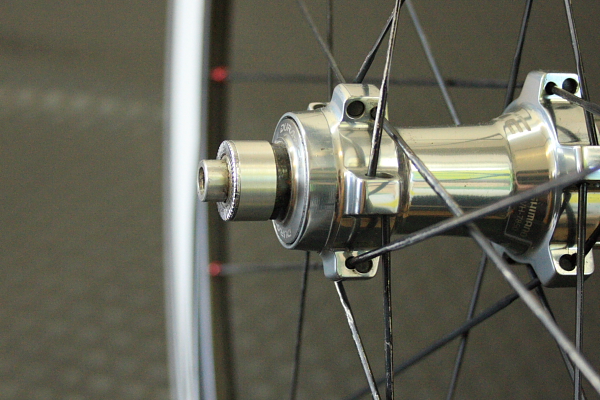

反フリー側のロックナットを緩めます。



f:id:cs-hatano:20150613170957j:plain

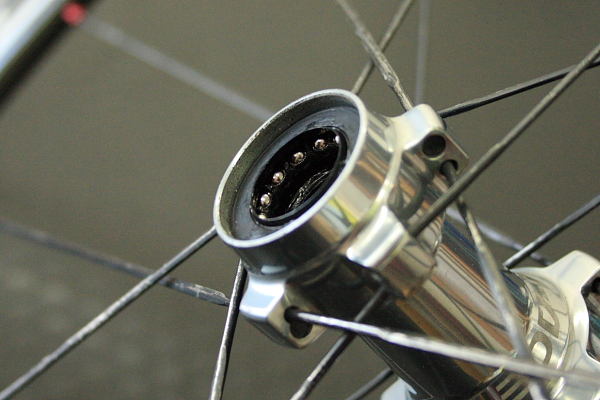

玉押しを外し、シャフトを抜くとベアリングボールが見えます。



f:id:cs-hatano:20150613171052j:plain

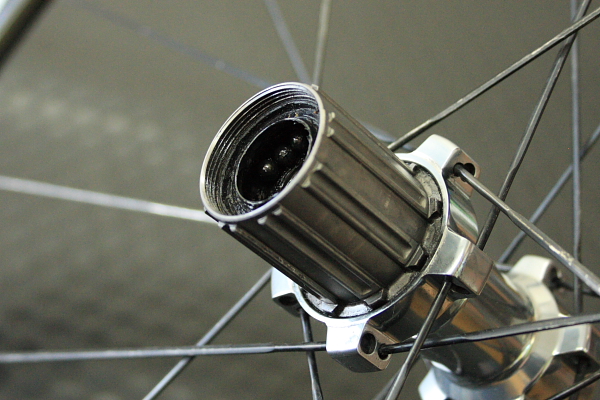

フリー側です。

このハブは一般的なシマノハブと同様の構造をしています。

フリーボディーがハブシェルに固定されていて、

フリーボディーの最も外側に玉受けがあり、

そこにベアリングボールがセットされます。



f:id:cs-hatano:20150613172024j:plain

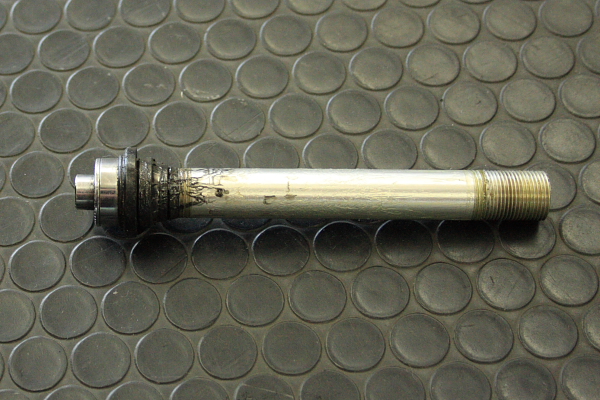

ハブシャフトは寸胴の円筒型で、その両端にネジが切ってあり、

そこに玉押しがセットされます。



f:id:cs-hatano:20150613172524j:plain

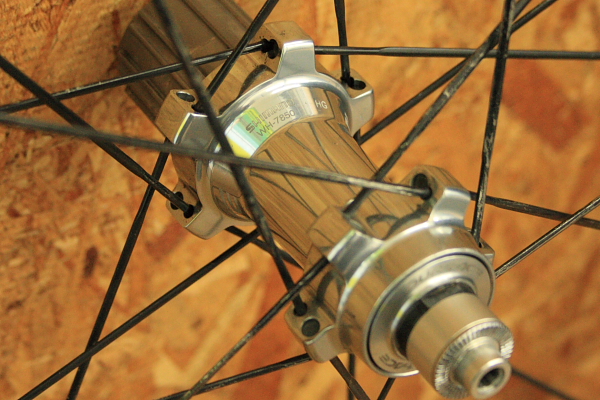

洗浄、グリスアップをして完成です。

きれいになりました。
